Gối kê bê tông đa kích thước
TIÊU CHUẨN
Tiêu chuẩn TCXDVN 356: 2005 "Kết cấu bê tông và Bê tông cốt thép – Tiêu chuẩn thiết kế"
Tiêu chuẩn TCVN 5574:2018 “Thiết kế kết cấu bê tông và bê tông cốt thép”
Tiêu chuẩn BS 7973-1: 2001 (Tiêu chuẩn Anh)
Tiêu chuẩn DIN 1045 (Tiêu chuẩn Đức)
Tiêu chuẩn AS/NZS 2425/2015 (Tiêu chuẩn của Úc và New Zealand
Thông số kỹ thuật
Chức năng: Định vị lớp thép không bị xê dịch trong quá trình đổ bê tông.
Vị trí thi công: Móng, hầm, dầm, nền, cột, đà, sàn, vách, mái, cấu kiện bê tông
Vật liệu: bê tông mác cao cốt liệu sợi gia cường
Kích thước: 20mm - 100mm
Chất lượng: Mác bê tông ≥ M600
Khả năng chịu tải danh nghĩa: 2 KN - 50 KN
Đóng gói: 100 - 1000 viên/ bao hoặc 50-500 viên/ hộp
Giới thiệu chung về gối kê bê tông đa kích thước HAN
Gối kê bê tông đa kích thước là 1 trong những dòng sản phẩm gối kê bê tông HAN với mỗi thiết kế chỉ có 1 kích thước để cố định lớp thép không bị dịch chuyển khi đổ bê tông, tạo lớp bê tông bên ngoài bảo vệ cấu kiện bê tông cốt thép bên trong khỏi tác động xâm thực của môi trường như: oxi hóa, ăn mòn lớp thép gây phá hủy cấu kiện bê tông dẫn đến mất an toàn cho công trình

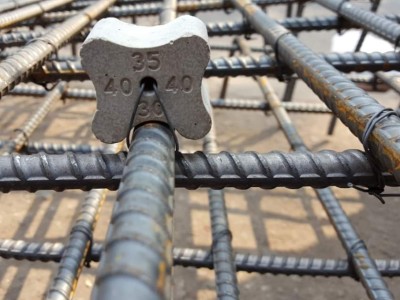

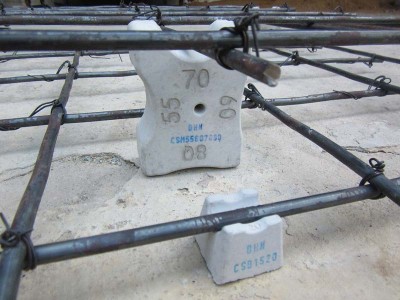

Các đặc điểm nhận biết của Gối kê bê tông đa kích thước HAN
| Stt | Đặc điểm | Gối kê bê tông đa kích thước |
| 1 | Thiết kế | ≥ 2 kích thước/ sản phẩm |
| 2 | Hình dáng | Hình bông hoa, hình khối. có lỗ rỗng ở tâm, đế phẳng hoặc lõm |
| 3 | Kích thước | 20 - 100 mm |
| 4 | Sử dụng cho | Móng, hầm, dầm, nền, cột, đà, sàn, vách, mái, cấu kiện bê tông |
| 5 | Màu sắc | Xám bê tông tự nhiên |
| 6 | Công nghệ sản xuất | Máy móc, đúc bê tông |
| 7 | Vật liệu | Đạt chuẩn |
| 8 | Chịu tải | Khá |
| 9 | Chống lật | Khá |
| 10 | Đóng gói | Bao nhựa/ thùng carton |
Phân loại gối kê bê tông đa kích thước HAN
| Stt | Tiêu chí phân loại | Các loại gối kê bê tông đa kích thước |
| 1 | Mục đích sử dụng |
- Gối kê bê tông đa kích thước cho móng - Gối kê bê tông đa kích thước cho dầm - Gối kê bê tông đa kích thước cho cột - Gối kê bê tông đa kích thước cho sàn - Gối kê bê tông đa kích thước cho cấu kiện bê tông đúc sẵn |
| 2 | Thiết kế |
- Gối kê bê tông đa kích thước có đế phẳng - Gối kê bê tông đa kích thước dạng đế lõm |
| 3 | Vật liệu cấu tạo |
- Gối kê bê tông đa kích thước sợi gia cường |
| 4 | Mác bê tông |
- Gối kê bê tông đa kích thước - Gối kê bê tông đa kích thước mác cao |
| 5 | Khả năng chịu tải |
- Gối kê bê tông đa kích thước chịu tải - Gối kê bê tông đa kích thước chịu tải nặng |
| 6 | Tiêu chuẩn kỹ thuật |
- Gối kê bê tông đa kích thước cho xây dựng dân dụng - Gối kê bê tông đa kích thước cho xây dựng công nghiệp |
Vật liệu sản xuất Gối kê bê tông đa kích thước HAN
Gối kê bê tông đa kích thước cũng được sản xuất từ các vật liệu sản xuất gối kê bê tông HAN bao gồm: cát, xi măng, đá, nước, phụ gia, sợi gia cường, … đáp ứng đúng tiêu chuẩn xây dựng hiện hành.
Công nghệ sản xuất Gối kê bê tông đa kích thước HAN
Gối kê bê tông đa kích thước HAN được sản xuất bằng công nghệ đúc bê tông. Sản phẩm bê tông đa kích thước được đúc từ khuôn mẫu cho kích thước chính xác, dung sai thấp.
Cách lựa chọn và sử dụng Gối kê bê tông đa kích thước HAN đạt hiệu quả cao về kinh tế kỹ thuật
| Stt | Nội dung | Nên | Không nên |
| 1 | Thiết kế | Nên đánh giá thực tế thi công để chọn loại gối kê bê tông đa kích thước phù hợp nhất | Không nên chọn gối kê bê tông đa kích thước có hình dạng thiết kế không tối ưu với yêu cầu |
| 2 | Kích thước | Nên chọn sử dụng gối kê bê tông đa kích thước từ 15 mm – 100mm. |
Không nên chọn gối kê bê tông đa kích thước cho kích thước lớn vì hiệu quả không cao |
| 3 | Khả năng chịu tải | Nên nắm rõ khả năng chịu tải danh định và thực nghiệm thi công trước khi ra quyết định chọn loại gối kê bê tông đa kích thước nào mà mình muốn sử dụng. |
Không nên chọn loại gối kê bê tông đa kích thước có khả năng chịu tải thấp hơn yêu cầu hoặc không thực nghiệm thi công trước khi |
| 4 | Định mức sử dụng |
Nên sử dụng nhiều hơn định mức tiêu chuẩn của HAN |
Không nên cắt giảm định lượng sử dụng ngay cả trong trường hợp gối kê bê tông đa kích thước chịu tải tốt |
| 5 | Hiệu quả kinh tế - kỹ thuật |
Nên lấy hiệu quả kinh tế kỹ thuật làm tiêu chí quyết định khi chọn gối kê bê tông đa kích thước |
Không nên chỉ dựa vào giá rẻ và đặc điểm nhiều kích thước của gối kê bê tông đa kích thước mà ra quyết định mua hàng. |
| 6 | Đóng gói, bảo quản |
Sử dụng nhiều nên chọn loại gối kê bê tông đa kích thước với bao bì nhựa, số lượng lớn, tiện bảo quản |
Cân nhắc điều kiện bảo quản khi chọn loại gối kê bê tông đa kích thước đóng hộp carton |
| 7 | Nhận biết thương hiệu HAN | Nên liên hệ đại lý chính thức hoặc mua trực tiếp từ HAN với bao bì ghi rõ ràng thông tin :Mã sản phẩm,địa chỉ, số điện thoại, số lượng, ngày sản xuất,... |
Không nên mua sản phẩm không có thương hiệu HAN in rõ ràng trên bao bì |
| 8 | Nhân sự |
Nên để nhân sự có kiến thức và kinh nghiệm làm việc trực tiếp với đội ngũ tư vấn kỹ thuật của HAN khi ra quyết định mua hàng |
Không nên để bộ phận kế toán, nhân viên thu mua ra quyết định mua hàng nếu không nắm rõ yêu cầu kỹ thuật |
Phương pháp vận chuyển, bảo quản Gối kê bê tông đa kích thước HAN:
Lưu ý khi vận chuyển gối kê bê tông đa kích thước của HAN:
- Không kéo lê bao bì lên mặt đất, tránh quăng ném từ trên cao xuống nếu đóng gói
- Khi vận chuyển bao gối kê bê tông hay hộp gối kê bê tông, nên dùng xe tải có sàn phẳng.
- Các bao có khối lượng lớn, sản phẩm phù hợp để bên dưới, các viên kê thép sàn trên (lưu ý: CSS050U, CSS070U, CSS090U, CSS110U, …) thì để lên trên, không chất quá cao.
Lưu ý khi bảo quản gối kê bê tông đa kích thước của HAN
- Nên để ở nền cao ráo thoáng mát, tránh tiếp xúc trực tiếp với đất, bùn, ẩm, mốc.
- Nếu đóng gói dạng bao có thể để ngoài thời từ 1-3 tháng.
- Nếu đóng gói dạng hộp thì phải để trên pallet, không tiếp xúc với nước hoặc độ ẩm cao.
Tiêu chuẩn chất lượng Gối kê bê tông đa kích thước HAN:
Gối kê bê tông đa kích thước cũng đáp ứng đầy đủ các tiêu chuẩn như gối kê bê tông HAN, bao gồm:
Tiêu chuẩn TCXDVN 356: 2005 "Kết cấu bê tông và Bê tông cốt thép – Tiêu chuẩn thiết kế"
Tiêu chuẩn TCVN 4116: 1985 “Kết cấu bê tông và Bê tông cốt thép thủy công – Tiêu chuẩn thiết kế”
Tiêu chuẩn TCVN 9139: 2012 “Công trình thủy lợi - Kết cấu bê tông và bê tông cốt thép vùng ven biển – Yêu cầu kỹ thuật”
Tiêu chuẩn TCVN 9346: 2012 “Kết cấu bê tông và bê tông cốt thép – Yêu cầu bảo vệ chống ăn mòn trong môi trường biển”
Tiêu chuẩn TCVN 5574:2018 “Thiết kế kết cấu bê tông và bê tông cốt thép”
Tiêu chuẩn BS 7973-1: 2001 (British Standard) Spacers and chairs for steel reinforcement and their specification - Product performance requirements
Tiêu chuẩn BS 8110 – 1997 (British Standard) “Kết cấu bê tông và bê tông cốt thép”
Gối kê bê tông đơn kích thước HAN là 1 dạng thiết kế gối kê bê tông có nhiều ưu điểm như sau:
- Thiết kế có kiểu dáng tối ưu, nhiều kích thước trong cùng 1 sản phẩm.
- Sử dụng phù hợp cho kê phương ngang và kê phương đứng.
- Sử dụng đa năng từ: Cọc, hầm, móng, dầm, nền, cột, đà, sàn, vách, sàn mái bê tông.
Các điểm cần lưu ý:
- Xác định rõ tiêu chuẩn của lớp bê tông bảo vệ áp dụng cho kết cấu và công trình.
- Chọn loại gối kê bê tông đa kích thước có thiết kế, tính năng, kích thước và khả năng chịu tải phù hợp.
- Ứng dụng test thử để quan sát thực nghiệm trước khi đưa vào thi công.
- Chọn mác bê tông gối kê phù hợp với tiêu chuẩn cấu kiện và công trình hiện hành
- Dự toán bóc tách khối lượng + định mức sử dụng + dự phòng để có số lượng chính xác
Hãy liên hệ với hệ thống đại lý phân phối và bộ phận kinh doanh của nhà máy HAN corporation để mua được chính xác gối kê bê tông đa kích thước của HAN
Hiện tại, Gối kê bê tông đa kích thước của HAN có 2 cách thức đóng gói:
- Đóng bao: số lượng từ 100 – 1.000 viên/bao. Hầu hết các sản phẩm gối kê bê tông đa kích thước của HAN đều đóng gói dạng bao, phù hợp cho dự án, nhà thầu, công ty thương mại, … Tiện lợi dễ bảo quản, có thể để ngoài trời
- Đóng hộp giấy carton số lượng 50 – 5 viên/ hộp. chủ yếu đóng gói các sản phẩm kê thép lới trên của sàn: CSS050U, CSS070U, CSS090U, CSS110U, … gọn nhẹ và cần lưu kho trong nhà, tránh nơi ẩm ướt, ngoài trời
Gối kê bê tông HAN được sử dụng ở các dự án:
- Tòa nhà Quốc Hội Việt NAm - TP. Hà Nội
- Khu đô thị sinh thái Vinhomes Ocean Park - Tp. Hà Nội
- Khu đô thị sinh thái Vinhomes Ocean Park - Tp. Hà Nội
- Khu chung cư Thạch Bàn Lakeside Long Biên - TP. Hà Nội
- Khu căn hô chung cư cao cấp Vinhomes Golden River Ba Son - TP.Hồ Chí Minh
- Khu đô thị sinh thái Celadon City - TP. Hồ Chí Minh
- Khu đô thị GS Metro City Nhà Bè - TP. Hồ Chí Minh
- Khu nghỉ dưỡng cao cấp Sanctuary Hồ Tràm - Tỉnh Bà rịa Vũng Tàu
- Nhà máy lọc hóa dầu Long Sơn - Tỉnh Bà rịa Vũng Tàu
- Khu đô thị sinh thái Aqua City Biên Hòa - Tỉnh Đồng Nai
- Khu Căn hộ C Sky View - Tỉnh Bình Dương
- Tổ hợp nghỉ dưỡng - thương mại Vega City Nha Trang - Tỉnh Khánh Hòa
- Đại đô thị nghỉ dưỡng - giải trí - thương mại Novaworld Phan Thiết - Tỉnh Bình Thuận
- Khu nghỉ dưỡng Maia Resort Qui Nhơn - Tỉnh Bình Định
- Dự án Shantira Beach resort & Spa Hội An - Quảng Nam
- Khu đô thị cao cấp Vinhomes Ocean Park 2 - Tỉnh Hưng Yên
- Trường đại học FPT Cần thơ - TP. Cần Thơ
- Công trình điện gió Kosy Hòa Bình - Tỉnh Bạc Liêu
Tiêu chuẩn của gối kê bê tông đa kích thước của HAN cũng nằm trong tiêu chuẩn gối kê bê tông HAN:
- Mác bê tông tiêu chuẩn của gối kê bê tông HAN: M600
- Mác bê tông thiết kế theo yêu cầu: M600 - M2000
Thuật ngữ Gối kê bê tông đa kích thước là để diễn tả các sản phẩm gối kê bằng bê tông có hơn 2 kích thước trong 1 thiết kế cho chính HAN tự sản xuất với yêu cầu đáp ứng chất lượng cao, phù hợp với tiêu chuẩn chất lượng hiện hành. Thuật ngữ gối kê bê tông đa kích thước mô tả đầy đủ mọi khía cạnh, yêu cầu đặc tính kinh tế kỹ thuật hơn so với các sản phẩm cục kê đa kích thước, viên kê đa kích thước, con kê đa kích thước được sản xuất bởi các cơ sở sản xuất thủ công với tiêu chuẩn chất lượng không rõ ràng.
Gối kê bê tông đa kích thước với tiêu chuẩn chất lượng do chính HAN công bố có thể phù hợp để sản xuất cấu kiện bê tông cốt thép kỹ thuật cao như: Móng cọc bê tông dự ứng lực, dầm cầu bê tông, hầm chui bê tông, …. bất kỳ cấu kiện bê tông đúc sẵn khác nếu đáp ứng phù hợp yêu cầu.
